Fenster oben: Frame auswahl-liste mit diversen infos aus verschienden Schichten
fenster unten links: die bedeutung der einzelnen bits oder bitgruppen des ausgewählten frames
fenster unten rechts
links: byte-/ zeilenzähler
mitte: hex udmp
rechts: der hex-dump in ascii-code decodiert

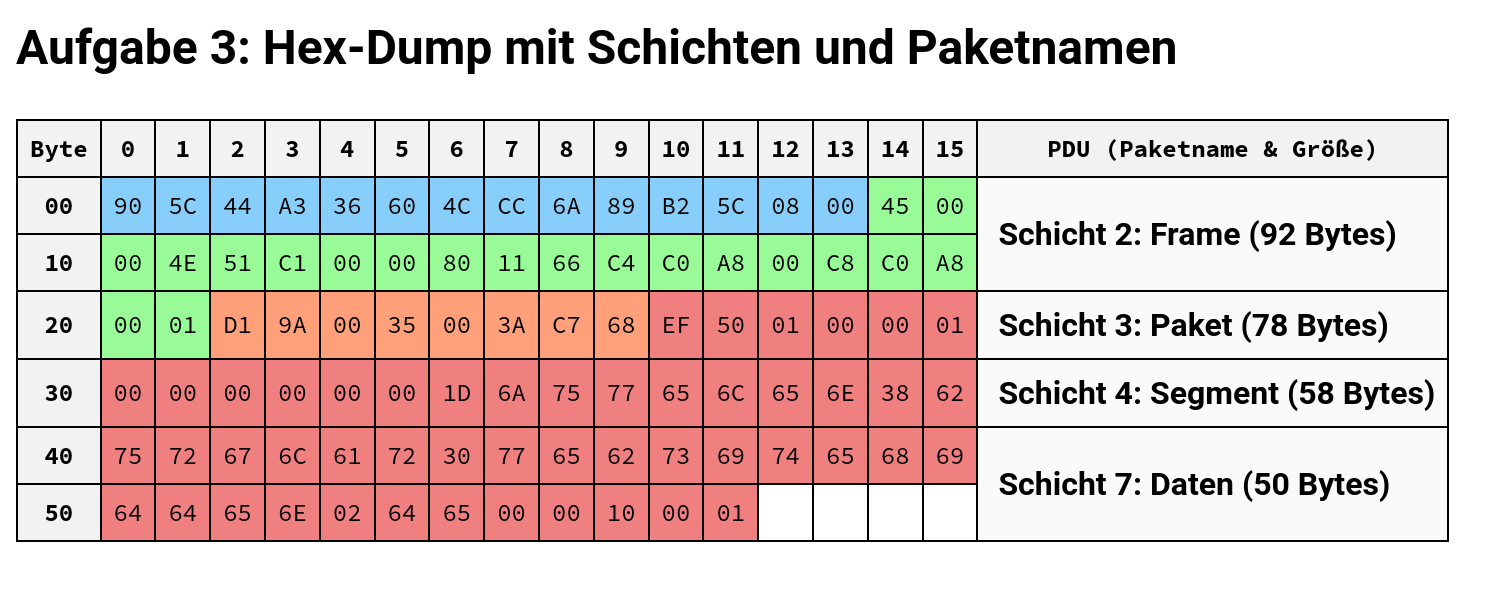

DER HEXDUMP - ITS
Link to original

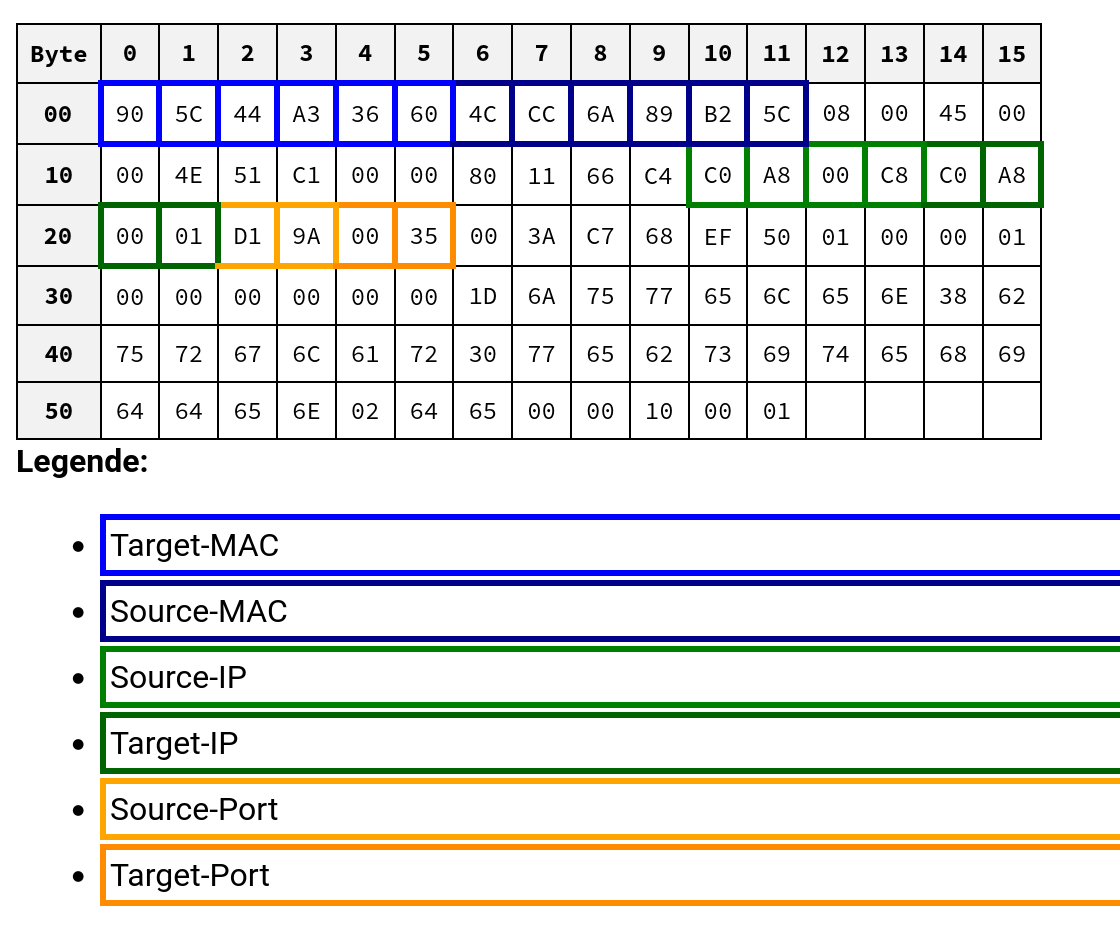

- Portadressen (2B) informieren über das Thema einer Kommunikation (Webinhalt, E-Mail, DNS)
- IPv4 (32b)/v6 (128b) legen die Kommunikationspartner fest.
- MAC Adressen (48b/6b/12hex - 2 Teile [Herst.NR) 2 besondere Bits] bestimmmen die Zwischenzieke
- FCS Frame Check(ing) Sequence einer Art Quersumme zum vergleich ob alles richtig angekommen ist

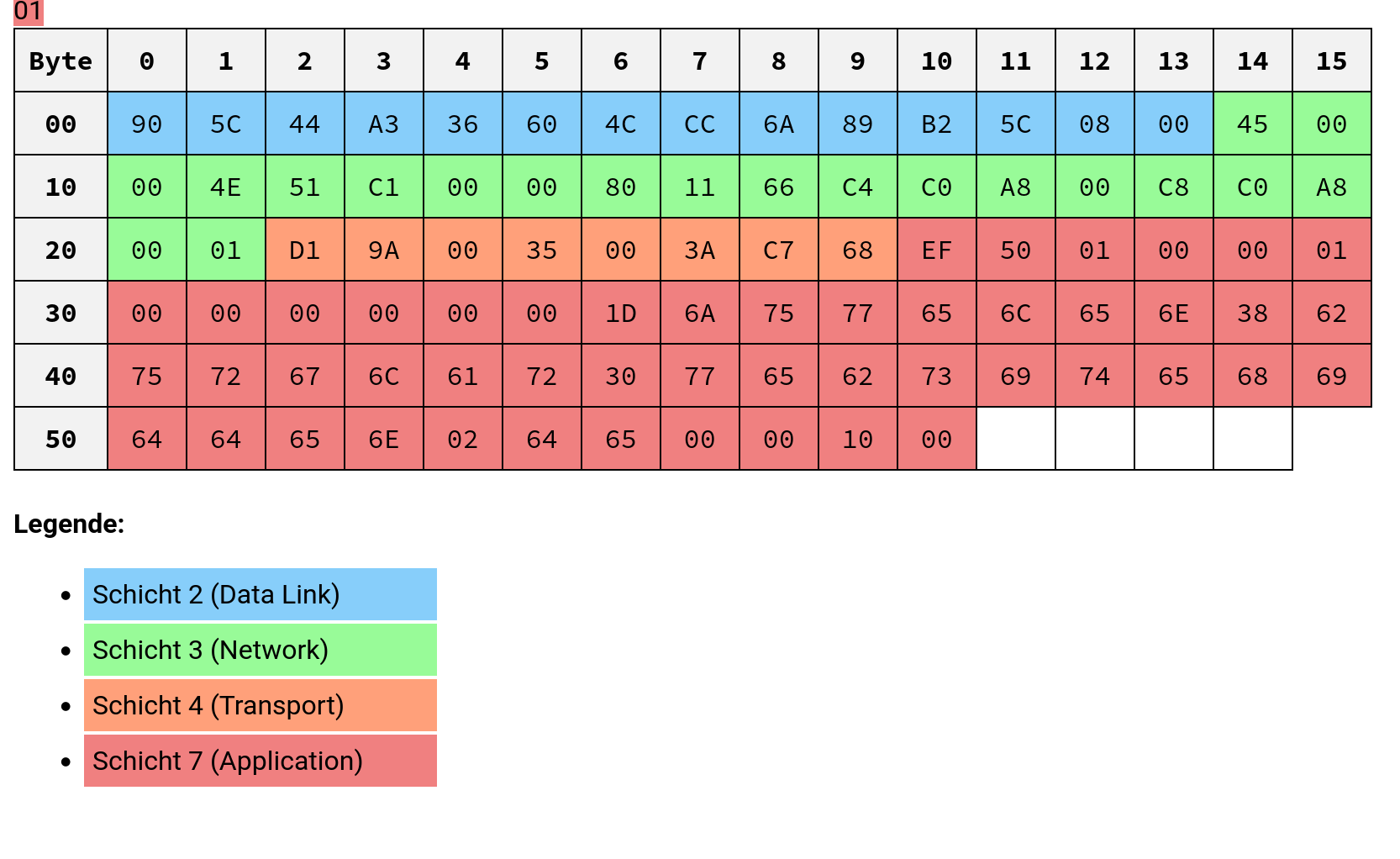

Header
→ Jeder farbige Bereich / Header wird von einem Protokoll gelesen / verstanden!1 → Die Länge und Verwendung der Eeinzelnen Bits/Bytes ist unveränderbar festgeschrieben! → Ausnahme ist natürlich der Datenbereich, dessen Inhalt und Größe variabel sein muss!
1518
Ja, so geht das???
- Schritt: Nettogröße des Frames (Framegröße - Header/Trailer = Nettoplatz für Dateiteil) 1518B - 18B - 8B - 40B - 20B =1412B
- Schritt: Anzahl der Frames (Dateigröße / Nettoplatz für Datei) 500MiB / 1412B = 500 * 2^20 / 1412B = 371309
- Scrhitt: Menge der zu übertragenden Daten (Header/Trailer auch, als Frame * Anzahl der Frames) 500MiB / 1412B 500 * 1024 *1024 / 1412B 371308,78 == 371 309 Pakete
- Schritt: Dauer der Übertragung (übertragene Daten / Datenrate) 4 509 174 496b / 10 * 10^6 b/s ~ 451s
Merke: Rechne auch mit den Einheiten. Am Ende ist sowieso bewusst, was rauskommt - hiermit hast du die Kontrolle, ob Du im Prinzip richtig gerechnet hast.
