Betrachten wir zunächst die Hauptbestandteile der ereignisgesteuerten Prozeskete:
Ereignisse und Funktionen

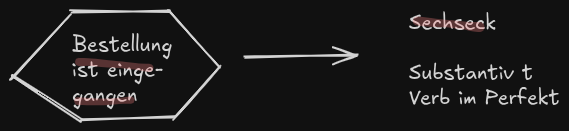

→ Ereignis
(/) beantwortet die FRAGE:
was ist passiert?
(/) BEISPIEL:
eine Bestellung ist eingegangen.
symbolische Darstellung (für das Beispiel: Bestellung)

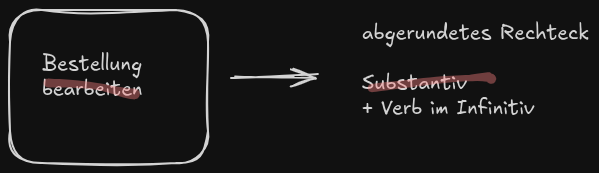

→ Funktion (aktive Komponente)
(/) beantwortet die FRAGE:
Was müssen wir jetzt machen?
(/) BEISPIEL:
Bestellung bearbeiten
(/) symbolische DARSTELLUNG (für das Beispiel: Bestellung)
Die Leserichtung zwischen Funktionen/Ereignissen und Ereignissen/Funktionen ist vertikal, von oben nach unten.
Jede EPK beginnt und endet mit mindestens einem Ereignis!!!
Bearbeiteter Stoff in BW2
Häufig ist eine Funktion von mehereren Ergebnissen abhängig oder mehrere Ereignisse folgen auf eine Funktion. In diesen Fällen kommen die so genannten Konnektoren zum Einsatz.
| Konnektor | Symbole | Erläuterung (für A und B) | Beispiel |
|---|---|---|---|
| ODER-Verknüpfung | V | entweder A oder B oder Beide | Ich trinke Wasser oder Saft oder beides Zusammen (Schorle) |
| UND-Verknüpfung | ^ | sowohl A als auch B muss zutreffen | Geld abheben A: Karte einstecken B: Geheimzahl eingeben |
| exklusive ODER-Verknüpfung | XOR | entweder nur A oder nur B trifft zu. | entweder per PayPal oder per Banküberweisung bezahlen |
→ Organisationseinheit
(/) Beantwortet die FRAGE: Wer führt eine Funktion aus? Beispiel: Der Vertriebsmitarbeiter bearbeitet die Bestellung (/) symbolische Darstellung (für das Beispiel: Bestellung)
VERTRIEBSMITARBEITER → OVAL MIT Strich-Links [siehe arbeitsblatt #2]
→ Informationsobjekt
beantwortet die Frage: Welche Informationen / Daten sind notwendig um eine Funktion auszuführen? Beispiel: Zur Bearbeitung der Bestellung wird die Artikelnummer und die Menge benötigt
symbolische Darstellung (für das Beispiel: Bestellung)
Artikel-Nummer und Menge ⇒ Rechteck mit zwei Strichen (links und rechts)!
