BS1IN ITS Zielske BW3

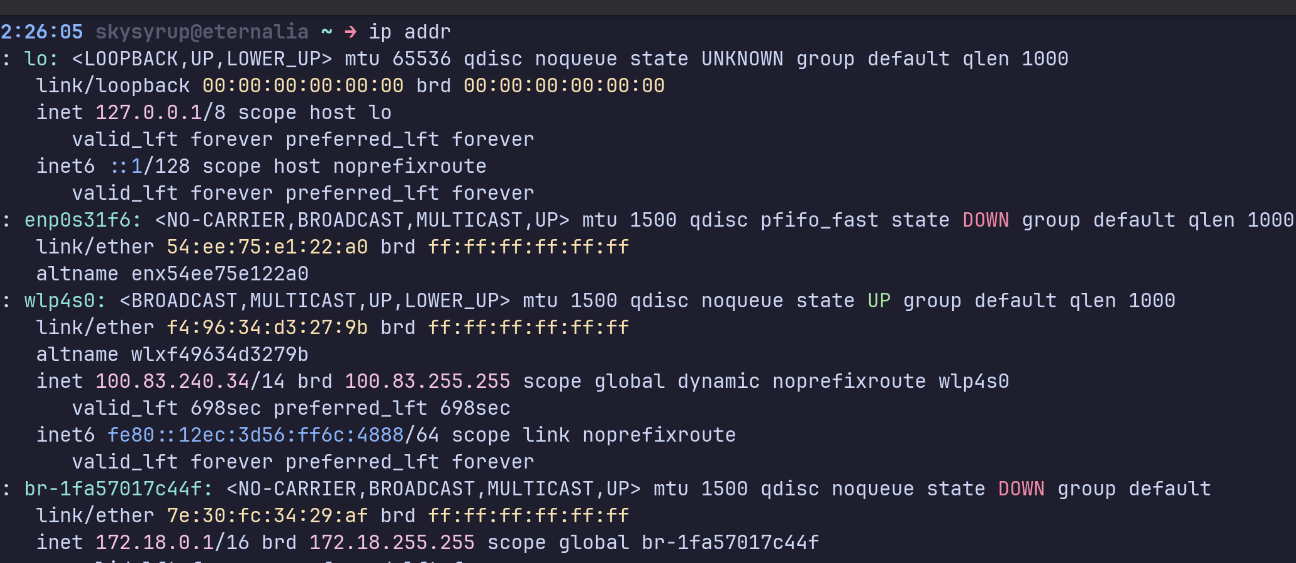

1.2 Aufgaben a) Kommando: ip addr MAC: f4:96:34:d3:27:9b IP-Adresse: 100.84.243.34

b)

a) MAC- und IP-Adresse ermitteln Kommando: bash ipconfig /all # (Windows) oder ifconfig # (Linux/Mac)

  • MAC-Adresse: Wird als “Physikalische Adresse” oder “MAC-Adresse” im Terminal/Fenster angezeigt.
  • IP-Adresse: Wird als “IPv4-Adresse” oder ähnlich angezeigt.

b) Simulation mit Cisco Packet Tracer

  1. ARP-Cache leeren:

    arp -d

  2. ARP-Cache überprüfen:

    arp -a

  3. Ping auf einen anderen PC ausführen:

    ping <IP-Adresse-des-anderen-PCs>

    • In der Simulation werden die einzelnen Daten-Frames angezeigt.

  4. Broadcast-Adresse ermitteln:

    • Die Broadcast-Adresse lautet immer: <Netzwerkadresse>.255 (Beispiel: Wenn die IP-Adresse 192.168.1.10 ist und die Subnetzmaske 255.255.255.0 lautet, dann ist die Broadcast-Adresse 192.168.1.255.)

  5. Erfolgreichen Ping im ARP-Cache überprüfen:

    arp -a

    • Der ARP-Cache sollte nun den Eintrag für den gepingten PC enthalten.

c) Switch-Funktionalität

Ein Switch, der auf OSI-Schicht 2 arbeitet, schaltet nur MAC-Adressen durch. Er lernt die MAC-Adressen der angeschlossenen Geräte und leitet Datenframes gezielt an den Port weiter, an dem das Zielgerät hängt. Eine IP-Adresse wird auf Schicht 3 (Network Layer) verarbeitet, also z.B. von Routern.

d) Unterschied zwischen Router und Switch

RouterSwitch
Arbeitet auf OSI-Schicht 3 (Network Layer).Arbeitet auf OSI-Schicht 2 (Data Link Layer).
Verbindet verschiedene Netzwerke und leitet Pakete zwischen ihnen weiter.Verbindet Geräte innerhalb eines Netzwerks und leitet Frames weiter.
Verwendet IP-Adressen zur Weiterleitung.Verwendet MAC-Adressen zur Weiterleitung.
Kann NAT (Network Address Translation) durchführen.Unterstützt keine NAT-Funktionalität.
Kann Firewall-Funktionen bieten.Bietet keine Firewall-Funktionen.

IPV4: Gateway: 192.168.0.1 Subnet 255.255.255.0 IP addr: 192.168.0.63 (gerät2)

IPV4: Gateway: 192.168.0.1 Subnet 255.255.0.0 IP addr: 192.168.0.252

IPv4: Gateway. 192.168.0.1 Subnet 255.255.0.0 IP addr: 12.168.0.252

IPv4: Gateway: 192.168.
